浇灌耐火材料是一种无定形高温不定型耐火材料，干法耐火混合料。它又称耐火浇注料，是一种由一定数量的粘结剂掺合而成的粒状和粉状物料的混合物耐火材料，具有很高的流动性。浇注料是由铸造而成的无定形耐火材料，具有一定的柔韧性，适用于工业窑体的建造或修理。这种耐火材料通常用于加热炉内衬，一些优质的甚至用于冶炼炉，如铝酸盐水泥、高铝水泥和磷酸盐水泥。如果您正在寻找廉价的浇注料，请联系我们RS耐火窑炉耐火组！引用RS为耐火浇注料的最佳价格!

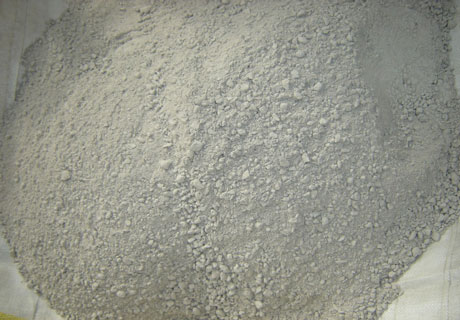

什么是浇注耐火材料
浇注料是一种由颗粒状和粉状材料制成的形式耐火材料用一定量的粘结剂。浇注料是一种非晶态耐火材料，流动性高，可浇注或铺展成型。与其他无定形耐火材料不同的是，该耐火浇注料在施工后有一定的凝结和硬化时间。铸造完成后，浇注料需要在一定的养护时间后取出，待适当时间自然养护后再投入干燥。
浇注料组成
浇注性耐火材料由耐火骨料、粘结料和外加剂组成，与水或液体粘结剂混合而成。
由于骨料的化学性质和组成不同，浇注料有粘土、高铝、硅、镁、镁氧化锆、镁铬、碳化硅等。
根据骨料的主要结晶相，浇注料可分为含莫来石、刚玉、锆刚玉、锆莫来石等浇注料。
浇注料性能
- 制备工艺简单，生产周期短，劳动生产率高。
- 浇注料具有较强的柔韧性，不受工业亲属结构形状的限制。它可以做成任何你想要的形状。
- 具有良好的完整性、气密性和耐热性，可减少工业炉的热损失，节约能源。
- 浇筑材料便于机械化施工，省力省时。
- 用于损坏的工业炉衬，易于修复。
浇注料类型及分类
根据工作业绩
- 振动浇注料耐火材料:这种浇注料需要机械振动来产生流动和填充模型。
- 自流浇注耐火材料:耐火材料由自身重力和势能差形成。该耐火浇注料可自动填充模型并铺展表面。
- 泵灌浇注可浇注耐火材料:用料浆泵将物料泵入模型，也可自动灌满模型。
根据骨料的体积密度
- 致密浇注耐火材料:体积密度大于2g/cm³
- 中重浇注耐火材料:体积密度在1-2g/cm³之间
- 低重量浇注耐火材料:体积密度0.4-1.0g/cm³
根据化学性质
- 耐酸耐火浇注料
酸性浇注料产品有耐酸性浇注料和磷酸型浇注料，主要用于耐酸性气体侵蚀，耐火浇注料对施工环境非常关键。当我们使用耐酸浇注料时，施工温度必须在5摄氏度到30华氏度之间，如果温度是5摄氏度，那么我们应该将干燥的材料储存在温度合适的房间里。在施工中，我们可以通过加热加热水或向耐火材料技术人员加入适量的混凝剂，使耐酸浇注料的温度保持在十摄氏度。 - 耐碱耐火浇注料
耐碱耐火浇注料是以氧化镁(MgO)耐火骨料为主要原料制成的粒状、粉状材料。添加粘结剂和外加剂的浇注料可分为氧化镁浇注料、氧化铝镁浇注料、镁铬浇注料、镁硅浇注料、尖晶石浇注料等。
浇注料种类耐火材料规格
铝酸钙水泥粘结浇注料
| 类型 | 二氧化矽 | 氧化铝 | 曹 | Fe2O3 | 相组成 | |
| 普通铝酸钙 水泥 |
1 | 3～4 | 62 ~ 66 | 24 ~ 27 | < 1.5 | Ca2 ca c2as |
| 2 | 4 ~ 5 | 58 ~ 62 | 23日~ 31日 | < 2.0 | Ca2 ca c2as | |
| 3. | 5 ~ 7 | 53 ~ 56 | 33 ~ 35 | < 2,0 | Ca2 ca c2as | |
| 纯铝酸钙水泥 | ca - 70 | < 0.1 | 71 ~ 73 | 20 ~ 23 | < 0.1 | 钙、CA2 |
| ca - 75 | < 0.1 | 75 ~ 76 | 23 ~ 26 | < 0.1 | 游离钙、钙 | |
| ca - 80 | < 0.1 | 79 ~ 81 | 18 ~ 20 | < 0.1 | 钙、CA2、氧化铝 |
RS工厂生产的廉价铝酸钙水泥粘结浇注料!感兴趣吗?点击RS !
高铝浇注料和粘土耐火浇注料
| 规范 | 粘土耐火浇注料 | 高铝浇注料 | 2 .高铝浇注料 |
| 氧化铝 二氧化硅% 曹 |
40 ~ 45 35 ~ 40 5～6 |
60 ~ 65 23 ~ 30 5～6 |
70 ~ 75 15 ~ 20 5～6 |
| 体积密度110℃，24h g / cm³1350℃,3 h |
2.0 ~ 2.1 2.1 ~ 2.15 |
2.4 ~ 2.5 2.5 ~ 2.6 |
2.7 ~ 2.8 2.7 ~ 2.85 |
| 冷柔强度/MPa 110℃,24小时 1350℃,3 h |
4.5 ~ 6 6 ~ 7 |
5～6 6.5 ~ 7.5 |
5.5 ~ 6 7 ~ 8 |
| 冷抗压强度/MPa 110℃，24h 1350℃,3 h |
30 ~ 35 45 ~ 50 |
40 ~ 45 50 ~ 60 |
45 ~ 50 55 ~ 65 |
| 1350℃下后烧线变化 | + (0.1 ~ 0.3) | (0.1 ~ 0.3) | (0.1 ~ 0.5) |
| 耗水量% | 10 ~ 12 | 10 ~ 12 | 10 ~ 12 |
| 最终使用温度 | 1350 | 1450 | 1550 |
RS工厂出售各种浇注耐火材料!vwin德赢电脑端得到报价!
钢质耐火浇注料
| ME430 | ME304 | ME446 | ME310 | ME330 | |
| Cr | 14 ~ 18% | 18 ~ 20% | 23 ~ 27% | 24 ~ 26% | 17 ~ 19% |
| 倪 | 0 | 8 ~ 12 | 0 | 19 ~ 22 | 34 ~ 36 |
| 熔化温度℃ | 1480/1530 | 1400/1455 | 1425/1510 | 1400/1455 | 1345/1425 |
| 热循环温度 | 850 | 870 | 1205 | 1040 | 1050 |
| 连续使用温度 | 815 | 980 | 1100 | 1150 | 1165 |
| 线性膨胀系数870℃ | 13.7/10⁶ | 20.2/10⁶ | 13.1/10⁶ | 18.5/10⁶ | 17.6/10⁶ |
| 导热系数W/m*K 540℃ | 26.5 | 20.1 | 24.8 | 18.0 | 21.5 |
| 纤维抗拉强度MN/㎡870℃ | 47 | 124 | 53 | 152 | 193 |
| 弹性模量GN/㎡870℃ | 83 | 124 | 97 | 125 | 134 |
硅铝浇注料
| NM-1 | NM-2 | NM-3 | NM-4 | |
| 氧化铝% | ≧70 | ＞70 | ≧80 | ≧85 |
| 曹% | ≦2.5 | ≦2.5 | ≦2.5 | ≦2.5 |
| 体积密度g/cm³ | > 2.6 | > 2.75 | > 2.8 | > 2.9 |
| 抗压强度/ MPa110℃、24 h 1000℃,3 h 1400℃,3 h |
> 60 > 75 > 90 |
> 65 > 80 > 95 |
＞70 > 85 > 105 |
> 75 > 90 > 110 |
| 灵活的强度/ MPa110℃、24 h 1000℃,3 h 1400℃,3 h |
> 8.50 > 10.5 > 13.0 |
> 9.30 > 11.5 > 13.5 |
> 10.0 > 12.0 > 15.0 |
> 11.5 > 13.0 > 16.0 |
| 环境温度磨损/cm³ | < 9.6 | < 8.5 | < 7.3 | < 6 |
| 负载℃下的耐火度 | > 1450 | > 1490 | > 1530 | > 1560 |
| 耐热震/次900℃-0 | > 20 | > 20 | > 20 | > 20 |
| 最高工作温度/℃ | 1550 | 1550 | 1600 | 1600 |
| 再加热%的线性变化 | < -0.3 | < -0.3 | < -0.2 | < -0.2 |
在RS耐火材料供应商出售廉价浇注料耐火材料!vwin德赢电脑端RS联系!
莫来石低重量浇注料
| MK-60 | mk - 65 | mk - 70 | |
| 氧化铝% | 59 ~ 61 | 64 ~ 65 | 68 ~ 70 |
| 体积密度g/cm³ | 1.25 ~ 1.40 | 1.45 ~ 1.50 | 1.50 ~ 1.60 |
| 柔性强度/MPa(1350℃燃烧后) | 1.25 ~ 2.5 | 2.5 ~ 3.5 | 3.0 ~ 4.5 |
| 再加热%的线性变化 | (0.2 ~ 0.3) | 0 ~ -0.2 | -0.2 - 0.2 + |
| 导热系数W/m*K 800℃ | 0.40 ~ 0.45 | 0.45 ~ 0.50 | 0.50 ~ 0.55 |
| 使用温度℃ | 1250 | 1350 | 1450 |
浇注耐火材料的应用
耐火浇注材料用于冶金、机械、石化、电力、建筑等窑炉、热力设备、烟囱、烟道内衬等保温隔热层。但是，随着耐火材料质量的提高和耐火技术的提高，在很多场合，浇注料直接被用作耐火材料气氛炉。
了解更多关于耐火浇注料的应用，RS集团免费报价!vwin德赢尤文图斯点击RS !
浇注耐火材料制造商
RS窑耐火材料组是专业生产高铝浇注料、刚玉莫来石浇注料、二氧化硅耐火浇注料、碳化硅浇注料、钢纤维浇注料等各种低价格耐火浇注料的厂家之一。如果您需要任何浇注料，请接触RS获得免费报价!RS将为您提供满意的价格!
