工业炉衬耐火材料的组成结构

虽然有很多类型工业炉,在基本结构上,主要包括三个部分。①加热系统,包括为工业炉内物料提供各种热源的设备系统。如能源介质管道及设备系统、电力输送系统变压器设备等。②工业炉体,它是工业炉的基本结构。③排烟系统,主要包括烟道、烟囱、换热器和排烟辅助设备等。④其他配套设备。

工业炉
工业炉

当设计衬砌结构在工业窑炉中,完成建筑材料对炉衬结构的基础,是实现设备工艺目的的关键步骤。本文主要介绍了以耐火材料为主要材料的炉衬结构。在炉衬的设计过程中,通常需要注意以下几个方面。

  • (1)炉膛尺寸合理。这是由工业炉所服务的生产工艺决定的,炉型尺寸取决于工艺要求和设备的总体设计。炉型尺寸是工业炉生产过程的基本条件。衬里尺寸的合理与否直接影响到整个生产过程。
  • (2)稳定的结构。由于工业窑炉的特殊用途,使其具有良好的节能效果炉衬通常是一边加热。当炉衬长期暴露在这种极端温差环境下,其结果将是结构损伤,或应力变形,或在热表面形成熔融层,炉衬结构将受到极大的考验。因此,衬砌结构的稳定性是衬砌设计的关键指标。
  • (3)材料配置经济有效。

工业炉耐火衬里用耐火材料的配置

一般来说,工业炉衬结构主要有四种形式。

  1. 耐火砖砌筑衬砌。
  2. 粗制的耐火材料。
  3. 耐火陶瓷纤维衬里。
  4. 混合衬里的身体。

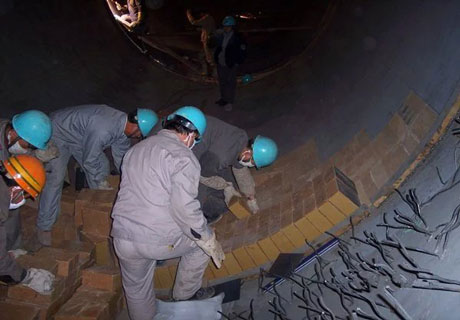

炉衬用耐火砖
炉衬用耐火砖

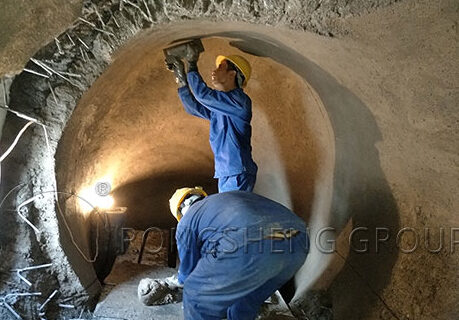

整体耐火衬砌施工
整体耐火衬砌施工

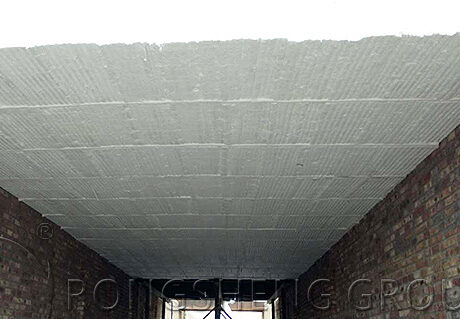

工业炉用陶瓷纤维毡衬里
工业炉用陶瓷纤维毡衬里

联系人详情

(1)耐火砖砌筑衬砌

耐火砖砌筑衬砌是由耐火砖和耐火泥。它是工业炉体结构中最传统、应用最广泛的砌体结构形式。在用耐火砖建造或建造工业炉体结构时,首先要根据设计或原结构要求选择耐火砖和耐火砖泥。然后,根据设计图纸完成砌体结构的施工。一般有耐火砖砌筑而成,主要用于工业窑炉炉体结构中的墙、炉顶、炉底、管道等。

(2)不成型的耐火衬里

所谓整体式耐火衬砌,是指构成炉衬的主要材料为单片耐火材料.这些不定型耐火材料主要包括耐火浇注料、耐火塑料、耐火喷涂涂料等。

耐火浇注料。采用耐火浇注料作为炉体结构的主要材料时,用于炉体结构的侧壁、炉顶、管道、外包覆层。也可用作工作层与炉钢结构(如炉壳)之间的保温层。

钢纤维耐火浇注料销售vwin德赢电脑端

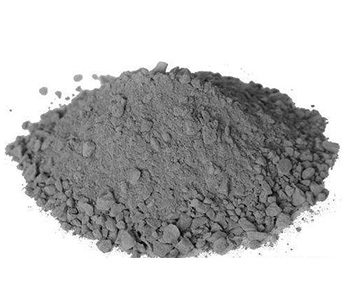

耐火衬里用钢纤维耐火浇注料

获得免费的报价

耐高温塑料。从理论上讲,耐火塑料可以代替耐火砖在各种工业窑炉主体结构中的作用。但在实际应用中,在做决定之前,还需要研究以下问题。

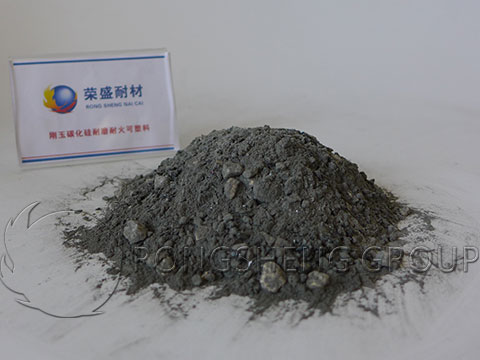

刚玉碳化硅耐磨耐火塑料
刚玉碳化硅耐磨耐火塑料

获得免费的报价

  • ①炉子的类型和形式。所要考虑的炉型是熔化炉、反应炉或加热炉。
  • ②炉结构。无论要求使用的耐火材料是炉顶、炉壁还是炉底。施工厚度也需要考虑。有无保温材料、炉壁高度、负荷条件都是需要考虑的因素。
  • ③炉膛操作。常见路况信息大致包括炉温及其变化,操作方式是连续的还是间歇的,被加热物料的状态是固体还是液体还是气体,以及炉膛内的冲击负荷。
  • ④经济、建设条件等。在实际的工业炉体结构中,应用最广泛的耐火塑料是在炉顶和炉壁上。

耐火材料喷涂油漆。因为喷涂施工具有可以在任何角度,任何位置,形成任何几何形状的优点。因此,在工业炉衬设计中,经常采用喷涂成型的炉衬。

整体式耐火喷料
整体式耐火涂料混合施工

获得免费的报价

由于喷涂层的特性与浇注料基本相同,结构也与浇注料衬层相同。用于工业炉体的部件包括炉墙、炉顶、管道墙和保温层。为了稳定喷涂衬砌的结构,通常根据具体的结构要求在衬砌中布置不同形式的金属锚或锚砖。

(3)耐火陶瓷纤维衬里

耐火陶瓷纤维是一种松散的半成品原料,可加工成纤维毯、纤维绳、纤维纸、纤维板、纤维束(可折叠模块或堆叠模块)等成品。加入粘结剂后,可制成纤维喷涂涂料或纤维浇注料。陶瓷纤维可直接以松散形式使用。但当它作为一种衬里存在时,陶瓷纤维往往被加工成产品毯子、木板或捆扎物。

因此,在现有的工业窑炉内衬中,基本可以确定必须使用耐火材料来保护外壳的熔化变化。想了解更多的耐火衬里材料,请继续关注我们的网站。如果您需要购买耐火材料用于耐火炉衬,请放心联系我们
