耐火喷补料

耐火喷补料是一种不定形的耐火材料,用于喷涂施工法修复热窑设备的内衬。它由0-5mm颗粒级配组成,带有化学粘合剂和外加剂。耐火喷补混合涂层可用于喷涂新衬里,也可用于修复炉管。它不仅施工方便,而且对延长窑的使用寿命、降低炉料消耗有很好的效果耐火材料.

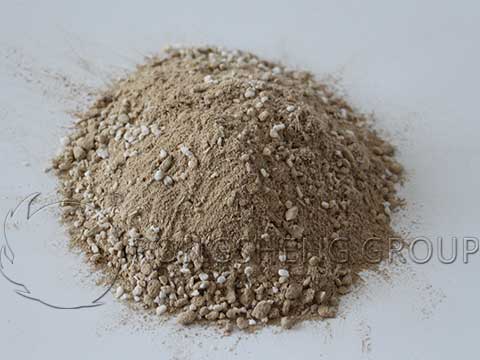

轻质隔热喷补混合料出售vwin德赢电脑端
轻质隔热喷补混合料出售vwin德赢电脑端

vwin德赢尤文图斯

耐火喷补混合涂料的类型

耐火喷补混合涂料分为轻质耐火喷补混合涂料和致密耐火喷补混合涂料。根据不同的使用环境选择的材料包括刚玉、高铝、莫来石、粘土、碳化硅和氧化镁。主要用于热风炉、加热炉、均热炉、高炉、烟道和烟囱等。但是,轻质涂料的价格相对较昂贵,而致密耐火喷涂混合涂料的价格相对较高。

致密耐火喷补料的体密度一般为1.6-1.8g/cm3。但是,不同炉管的不同要求,尤其是烧结机管,必须比其他部件好得多,即密度为2.2g/cm3的耐火喷补混合漆。当然,烧结机用耐火喷补混合涂料的价格远高于其他部件的耐火喷补混合涂料。

荣盛喷补混合涂料的特点德赢备用网站

  1. 回弹率低,高温性能好,热适应能力强。当使用喷补混合料修复各种工业窑炉时,无需停炉冷却。可以直接喷涂,也可以用喷枪喷涂。大大缩短了炉衬的维修时间,降低了生产成本。
  2. 喷补料在1000℃高温作用下与耐火材料的结合强度高。耐磨、抗冲击、剥离、坚固耐用。
  3. 现场施工方便。喷洒不受季节性气候和温度的影响,快捷方便。
整体式耐火喷补混合料
整体式耐火喷补混合料施工

vwin德赢尤文图斯

喷补混合涂料的常用喷涂方法

喷补混合料用喷枪喷射,将耐火材料混合物喷到喷射表面上,即用于喷射的材料称为耐火材料喷补混合料。喷涂是通过喷涂机或喷枪进行的,这是一种新的造炉和修炉工艺。耐火喷补混合料依靠管道中的压缩空气或机械压力获得足够的速度,然后通过喷嘴喷射到喷涂表面,形成牢固的喷涂层。喷涂方法分为三种:湿法、干法和火焰法。根据物料受料面状态分为两种:冷料喷涂法和熔融料喷涂法。

湿喷是指在喷涂表面上加入水或液体粘结剂后喷涂的耐火喷补混合料。根据加水或液体粘结剂的顺序及其用量,可分为泥浆法、湿法、半干法和假法四种。其中,每两种方法都是混合使用的,称为混合方法。泥浆法是在喷涂前将耐火材料混合物混合成泥浆,主要用于热喷补炉衬。在湿法中,耐火材料混合物混合到泵送泥浆中,然后喷洒。半干法是先向耐火材料混合物中加入少量水,使其混合均匀,然后将其输送至喷嘴,并在喷涂前加入剩余的水。假干燥法是通过混合器将耐火材料混合物混合,然后将其输送至喷嘴添加水进行喷涂。后三种方法适用于喷涂炉施工或喷补炉衬。

干喷是指将混合好的耐火喷补料通过喷嘴直接喷到喷补面上,主要用于炉膛的修补。

火焰喷涂是利用氧气将混合的耐火材料喷补混合料输送至喷嘴,在喷嘴处与可燃气体接触并一起喷射。可燃气体燃烧,材料在火焰中移动,熔化成塑料状态,并喷射到喷涂表面。该方法主要用于热喷补炉衬,对原炉衬损伤小,喷涂层易烧结,使用寿命长,但成本高。在其他方法中,使用等离子枪熔化或半熔化耐火材料混合物,并将其喷涂到喷涂表面上,并将熔渣以适当调整的成分喷涂到炉衬体上。溅渣法也属于这类方法。

转炉钢包用RS优质喷补混合料
转炉钢包用RS优质喷补混合料

vwin德赢尤文图斯

如何使用喷补混合涂料

喷涂方法很多,但通常使用喷枪进行喷涂。在喷涂过程中,外部因素主要受施工、施工人员操作熟练程度和喷涂设备的影响。内部因素主要受喷漆回弹率和附着力的影响。因此,耐火喷补混合涂料的施工是一项技术性工作。

耐火喷补混合料的颗粒不得大于5mm。因为大于5mm时,喷枪会被堵塞,无法正常施工。施工时,在管道内喷涂耐火喷补料40-50mm,可快速形成喷涂层。在正常情况下,耐火喷补混合料制造商的回弹率为10%。

在耐火喷补混合料中,过程中的细颗粒可以大大提高粘附率,但在干燥过程中会增加剥离。粗颗粒可使涂层更稳定,但过多的粗颗粒将导致高回弹率并增加材料用量。因此,颗粒级配必须合理,不得超过5mm。由于超过5mm,喷枪无法喷射。合理的级配能最大限度地改善喷补料的施工和使用性能。

在喷射施工过程中,应根据喷射混合料的类型和出口压力确定喷射混合料。喷枪的喷嘴和喷射表面保持垂直方向,也就是说,喷射混合物直接对准喷射表面。由于喷浆混合物的团聚体质量大,当它在喷射流中间移动时很容易反弹。如果反弹率过大,不仅会增加成本,还会影响使用效果。

当确定喷枪的喷嘴与被喷涂面之间的距离时,喷枪应以圆形轨迹运动,其直径控制在30-40m之间。喷涂层每次喷涂到设计厚度,喷涂面积不宜过大,一般控制在1.0~1.5m2。喷洒后,向周围扩散。

搅拌耐火喷补混合料时,添加2%至4%的水,以防止粉末在运输过程中飞出。其余的水被添加到喷枪口中。致密和轻质耐火喷补混合料的耗水量分别为10%至14%和12%至20%。

当喷补料与喷枪喷嘴之间的压力和距离固定时,耗水量应为喷补料不流动的最佳值,且耗水量应稳定。在保证喷涂质量的前提下,尽量少加水,以获得性能良好的喷涂层。

喷涂顺序从上到下进行,应用程序分为多个部分。每隔1~2m应设置宽度为1~3m的伸缩缝。如果喷洒施工中断,应在伸缩缝处或做成阶梯状的碎茬。

当喷涂层最初未凝固时,使用刀切割伸缩缝或阶梯状残茬。当喷涂层刚刚凝固时,用小刀修整表面。如有松动、干燥等现象,应及时清除并重新喷涂。

喷补混合料后,等待自然养护至初凝,然后喷水湿养护3天。

RS单片耐火材料制造商
RS单片耐火材料制造商

联系荣生德赢备用网站

德赢备用网站德赢 Win荣盛耐火材料制造商

德赢备用网站荣盛是一家经验丰富的耐火材料制造商和销售公司。荣盛氏耐火砖整体耐火vwin娱乐试玩材料产品已销往世界60多个国家,并得到客户的一致好评。荣盛环保先进的全自动不定型耐火材料生产线,年产量万吨。我们的整体耐火材料生产车间已经完成了一个交钥匙项目的耐火材料供应。客户项目运行稳定。这提高了我们荣盛耐火材料制造商的知名度。我们对它的信心增强了德赢 Win德赢备用网站vwin娱乐试玩较好的我们的不定型耐火材料生产线不仅为各种热熔炉设备提供标准的不定型耐火材料产品,还可以根据客户的具体生产需要定制耐火材料产品。要了解更多,请联系我们.

    想知道耐火材料的价格吗?现在把你的要求留在这里!

    Baidu
