vwin000官方网站 由耐火骨料、粉末和水泥组成，加入水或其他液体，是一种不定型耐火材料，无需煅烧直接使用。耐火混凝土和耐火浇注料属于不成形耐火材料的范畴。耐火浇注料有数百种，应用广泛。那么，耐火混凝土的应用领域有哪些呢?可浇注耐火混凝土厂家将从耐火混凝土的颗粒级配要求、粘结方法等方面介绍耐火混凝土的应用范围。免费的报价来自熔盛现德赢备用网站在!
耐火混凝土颗粒级配要求
耐火混凝土的骨料和粉末应使用相同的材料。骨料和粉末必须经过煅烧熟料．骨料颗粒的粒径一般可分为两个级别，大颗粒在5 ~ 15mm之间，小颗粒在5mm以下。当混凝土层厚度小于60mm时，骨料可采用以下级配:6~8mm占20%;3~6mm占20%;1~3mm占35%;小于1毫米的占25%。

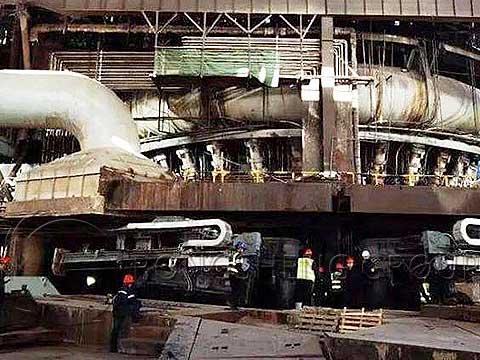

耐火混凝土的应用领域有哪些?
耐火混凝土适用于炉底、高炉炉缸、热力设备基础、浸泡炉、加热炉、烟囱等领域。耐火混凝土的应用领域。耐火混凝土有三种粘结方式:水泥粘结、水玻璃粘结和磷酸粘结。
水泥粘结耐火混凝土强度高，热冲击稳定性好。它可以在1200℃的温度下使用，高铝含量和高堆积密度的可以在1400℃下使用。
水玻璃混凝土属于气硬性耐火混凝土，脱模后可直接干燥。使用温度900~1000℃。因其机械强度高，热稳定性好，耐磨性好。适用于高温下酸(氢氟酸除外)作用下的工程使用。特别是在水蒸气和水的应用部分。
磷酸粘接耐火混凝土是一种耐火硬化材料，施工成型后可直接干燥。特点是可在1450~1650℃的高温下使用。良好的热稳定性、耐磨性、抗冲击性。但是，与水泥和水玻璃结合的混凝土价格较高。适用于浸泡炉、加热炉高温区、燃油燃烧室高温区。
耐火混凝土与耐热混凝土的区别
耐火混凝土与耐热混凝土最大的区别在于操作温度。耐热混凝土的使用温度在500-900℃之间。耐火混凝土适用于高温地区，使用温度在1250℃以上。
耐火混凝土是由高铝熟料颗粒和粉末以及不同比例的粘结剂和水泥混合而成。耐热混凝土的基体与耐火混凝土相同，但等级较低。然而，它与250°C左右使用的一般混凝土不是同一个领域。
路面修补常用普通混凝土。耐火混凝土和耐热混凝土是耐火材料领域的不成形浇注料。耐火混凝土分为中性、酸性和碱性。
与耐火砖相比，耐火混凝土的优点是什么?
耐火混凝土和耐火砖既是耐高温材料，又是工业窑炉常用的耐火材料。一种属于不定型耐火材料，另一种属于定型耐火材料。那么与耐火砖相比，耐火混凝土有哪些优势呢?
耐火浇注混凝土是由不同颗粒状的颗粒材料和胶凝材料混合而成。在使用过程中加入一定比例的水进行搅拌、成型、硬化而得到的成型材料是一种无烧结产品。耐火砖是由不同材料的泥料成型、干燥、烧结而成，是烧结制品。与耐火砖相比，耐火混凝土简化了制造工艺，降低了生产成本，使炉设备具有良好的整体性和性能。此外，耐火浇注混凝土在性能方面具有以下优点。
- ①耐火度接近或略低于同材料耐火砖。
- ②荷载作用下的软化温度远低于同材料耐火砖。
- ③线膨胀系数小。由于胶凝材料在热加工过程中具有烧结收缩的作用，抵消了骨料的热膨胀。
- ④室温强度高。
- ⑤抗剥落性(抗热震性)较好，优于同材质耐火砖。
- ⑥表观孔隙率略低于耐火砖。但有许多封闭的孔隙，所以密度不如耐火砖。
- ⑦再燃线的收缩率一般比耐火砖大。
德赢备用网站熔盛浇注耐火混凝土生产厂家
vwin.com德赢 是一个耐火材料制造商具有丰富的生产和销售经验。德赢备用网站熔盛环保、先进、全自动单片耐火材料拥有年产8万吨单片耐火材料生产线。vwin娱乐试玩德赢备用网站熔盛在可浇注耐火混凝土的生产和研发上有自己的特色。我们可以根据客户耐火衬的实际工况，为客户的耐火衬定制耐火材料配方。在我们遍布60多个国家的客户中，大部分客户继续定制熔盛厂家的耐火衬产品。德赢备用网站如果需要购买高品质的高铝耐火混凝土产品,请联系我们．
