耐火材料是一层能抵抗窑炉高温的材料。耐火衬里还能抵抗热冲击、侵蚀、物理攻击和化学攻击。如果您打算购买窑、炉或电弧炉的耐火衬,请接触RS窑炉耐火材料公司!RS可以为您提供所需的一切耐火材料用于耐火衬里。

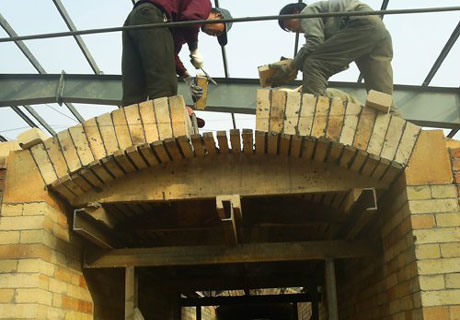

什么是耐火衬里
耐火衬是一种耐火材料,由耐火砖和整体耐火材料。耐火衬里主要用于窑炉、窑炉、焚烧炉、烘箱等窑炉内部。耐火衬里常用的耐火砖有vwin.com ,vwin158 、硅莫来石砖等。应用广泛的整体耐火衬里是硅酸铝浇注料。
耐火衬里性能
- 耐热性。
- 耐熔渣侵蚀。
- 耐化学腐蚀。
- 物理耐腐蚀。
- 耐磨性。
- 蓄热器。

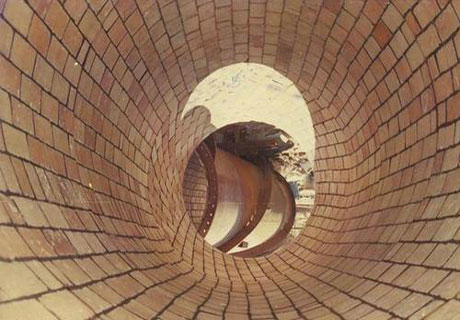

耐火衬里材料的类型
- 耐火衬砖
- 整体耐火衬里材料
耐火衬里干燥设计
在耐火衬砌设计中,烘干过程是影响新衬砌使用寿命的重要环节。在此过程中,当加热温度超过100摄氏度时,游离水就会离开内衬。但是塑料耐火材料中的化学结合水直到温度达到500摄氏度才会离开。而且新内衬的安装不能太快加热,否则可能会引起蒸汽爆炸。经过24小时的初始维护后,衬里应加热到550摄氏度。在温升期间,保持适当的温度梯度,主燃烧器应直接应用于干燥过程。火一旦点燃,就不应该暂停。内衬温度上升15℃/h至150℃,保温24小时。然后温度升高25℃/h至350℃,保持至少12小时。之后,温度继续以相同的速度上升,达到550℃。

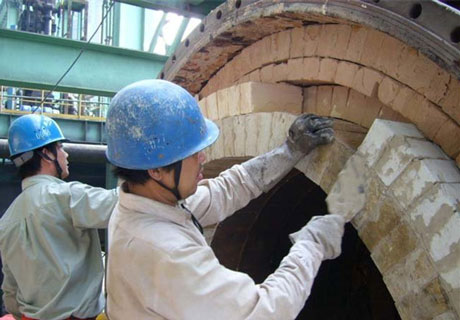

RS工厂销售合格的耐火内衬!vwin德赢电脑端有需要吗?RS联系!

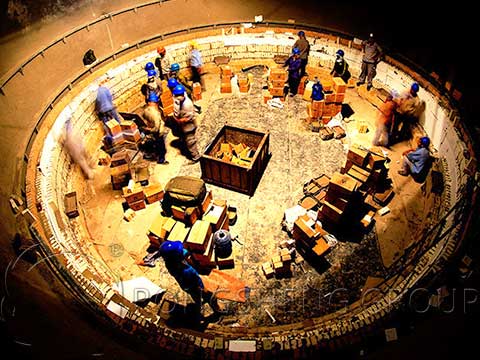

高炉耐火内衬
在高炉生产过程中,发生了一系列剧烈的物理化学反应。这些反应会对耐火衬砌造成严重的腐蚀,特别是在高温或剧烈的温度波动下发生这些腐蚀时。常见的化学侵蚀有气体侵蚀、碱金属侵蚀、矿渣侵蚀和铁水侵蚀。还有一些机械磨损。这些侵蚀同时发生,并相互促进。没有一种耐火材料比其他耐火材料具有全面的优势来全面解决侵蚀问题。考虑到高炉炉衬所用耐火材料的种类和性能,由于腐蚀原因,应针对不同部位选用相应的材料,以获得合适的性能。
炉膛及炉底:碳砖、微孔碳砖、铝碳砖、莫来石砌体
高炉炉腹、炉腹:硅氮化硅砖、铝碳砖
炉体中上部:铝碳砖和耐火粘土砖(抗炉料和气流的机械磨损)。
RS工厂出售廉价的耐火衬里!vwin德赢电脑端感兴趣吗?引用RS !

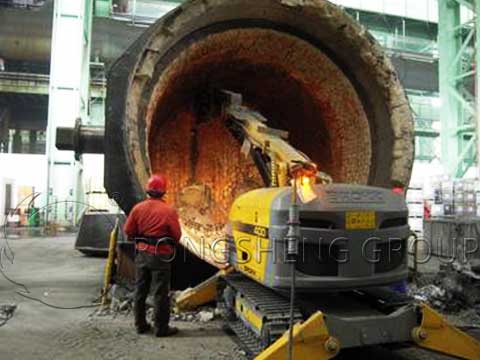

钢包耐火衬
随着人们对洁净钢需求的增加,钢包定型和连铸技术的发展,钢包的功能不断扩大。钢包耐火衬里具有良好的使用性能。
RS工厂出售廉价的耐火衬里!vwin德赢电脑端感兴趣吗?引用RS !
炼钢中使用的耐火衬是在恶劣的条件下使用的,包括较高的温度和温度突变时的热冲击。当钢水从转炉或电弧炉中倒入时,温度有时会达到极高的1700℃。钢水倒入前,钢包内衬的温度通常在800℃-1200℃之间,内衬层产生应力,可能导致工作层剥离。
众所周知,炉渣在高温下的反应会引起耐火材料的侵蚀。炉渣成分的变化主要取决于冶炼工艺。在现有的冶炼工艺中,主要与碱性渣有关,碱性渣容易与之发生反应vwin.com德赢娱乐网 内衬。目前钢包整个内衬常采用刚玉镁砖或刚玉尖晶石砖。
当浇灌耐火材料含尖晶石(10%-25%)用于钢包内衬,其抗损坏性尤其重要,因为其晶体结构有助于捕获一系列二价或三价阳离子(Fe2+等)。含尖晶石的耐火材料具有极低的孔隙率和优良的力学性能。然而,由于成本降低,氧化镁的材料正在取代这些尖晶石耐火材料。但也是因为它具有良好的抗渗透性。
钢包内衬永久层预热是影响其性能的重要因素。这一阶段也是非常重要的。此时,任何偏离理想加热曲线的情况都会使内衬产生更大的应力,有时还可能引起爆裂层上的机械应力,这是内衬使用最危险的原因。主要的钢水处理和钢包使用过程中的热循环顺序也会导致一些内衬变得脆弱和剥落。

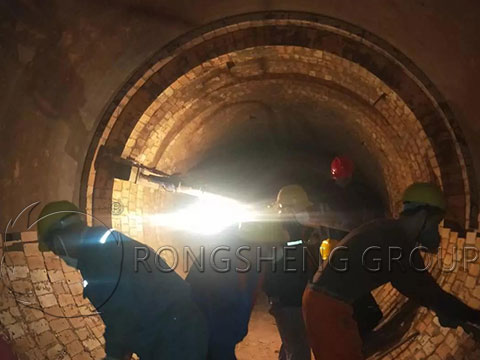

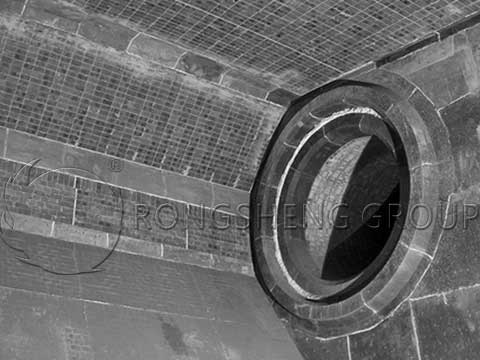

水泥回转窑耐火衬
水泥回转窑是建筑工业中最重要的核心设备之一。其使用寿命的长短取决于耐火衬砖的质量,是保证连续生产和产品煅烧质量的关键。
耐火衬砖在水泥回转窑中的作用如下。
- 防止高温火焰或气流对窑体的直接损伤,保护窑筒。
- 防止有害物质(CO、SO2)侵蚀窑炉。
- 防止物料和气流对窑体的侵蚀。
- 降低窑温,防止窑体氧化侵蚀。
- 保存热量。
- 提高涂覆性。
RS工厂销售合格的耐火内衬!vwin德赢电脑端有需要吗?RS联系!
硅莫来石耐磨砖是由高铝铝土矿熟料和碳化硅制成,主要应用于水泥回转窑的建筑耐火内衬,尤其是过渡区、冷却器和窑眼。具有常温高压强度高、高温结构强度高、热冲击稳定性好等特点。在使用过程中逐渐形成保护层,具有良好的耐磨性和较强的抗剥离性。
耐火衬里制造商
RS窑耐火材料公司是国内领先的耐火内衬生产厂家之一,擅长生产耐火内衬砖和整体耐火内衬材料。RS公司能以低廉的价格为您提供优质的耐火内衬材料!RS窑厂,作为耐火衬砌制造商,也可以为您提供最好的耐火衬砌设计!请不要犹豫接触RS为了报价!
